電気メッキ、溶接のない構造を備えた新世代のフルハイト回転木戸

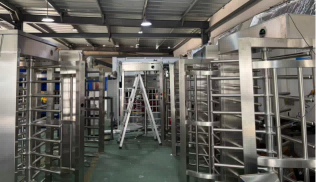

ZOJE では、お客様から長年ご要望をいただいていた製品ラインの改良に過去数か月を費やしてきました。このアイデアは、昨年の保証請求の定期的な見直し中に、当社のサービス チームが屋外設置で最も一般的な苦情が溶接継ぎ目での錆であることに気づいたときに思いつきました。私たちはワークショップに戻り、単純な質問を始めました。溶接部分を完全に取り除いたらどうなるでしょうか?今月、私たちはこれらのユニットの新しいバッチを生産に投入しており、この世代がこれまでに構築したものと何が違うのかを共有したいと思います。

のフルハイト改札口は常に当社の中核製品の 1 つです。工場、データセンター、建設現場、刑務所、スタジアム、物流拠点など、実際の境界バリアを必要とする施設は、標準的な腰の高さの回転式改札口では誰かが乗り越えるのを阻止できないため、このタイプのゲートに依存しています。対照的に、フルハイト回転式改札口は床から天井まで伸びており、すべての人が制御された回転室を通過する必要があります。それを回避したり、超えたり、下にしたりする方法はありません。

長年にわたり、お客様は 2 つのことを繰り返し私たちに言いました。まず、従来のフルハイト回転式回転式キャビネットの溶接継ぎ目は弱点でした。湿気がたまり、錆び、屋外で数年間使用すると、ユニット全体が荒れた外観になります。第二に、ほとんどのステンレス製改札口の表面仕上げは傷がつきやすく、太陽や雨の下で輝きを失います。

私たちは両方の苦情を真剣に受け止めました。その結果、この新しいバッチが誕生しました。これは、ボディ全体にわたる電気めっきプロセスと、溶接のない構造設計という 2 つの変更を中心に構築されました。

電気メッキ自体は新しいものではありませんが、このサイズのユニットに電気メッキを一貫して適用することは、思っているよりも困難です。すべてのバー、すべてのパネル、回転機構のすべての角を均一に処理する必要があります。そうしないと、端の仕上げが剥がれてしまいます。

当社のエンジニアリングチームは、コーティングがユニット全体に均一に付着するまで、十数回のテスト実行にわたってめっき浴パラメータと前処理洗浄サイクルを調整しました。最初の 3 つのバッチは完全に廃棄しました。仕上がりはフラット パネルでは良好でしたが、バーがフレームに接する部分では縞模様でした。正しく理解できれば、エンドユーザーにとってのメリットは明白です。電気めっき層は、304 ステンレス鋼基板と外部環境の間にバリアを形成します。塩水噴霧、湿気、日々の温度変化がその下の金属に到達するのは非常に困難です。これらのゲートのいずれかを海岸線の近く、または腐食性粉塵が発生する工業地域に設置するお客様にとって、これは非常に重要です。

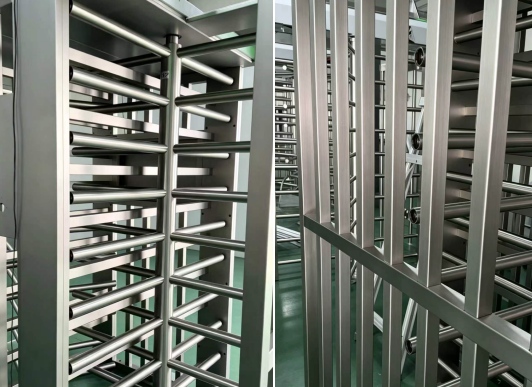

仕上がりもすっきり見えます。表面は、手作業で溶接され磨かれたつや消しステンレス鋼に見られる斑点のある外観ではなく、一貫した均一な色調を持っています。公共のロビーや目に見える外周ゲートに設置されるフルハイトの回転式改札口では、視覚的な一貫性が重要です。

2 つ目の変化は構造的な変化です。従来のフルハイト改札口、キャビネットのフレームは鋼管を溶接して組み立てられます。溶接は速くて安価ですが、問題が発生します。すべての溶接点は応力集中になります。ユニットが現場で分解されて溶接されて出荷される場合、品質は完全にその日の溶接工に依存します。工場で溶接された場合、溶接の熱により金属がわずかに歪みます。つまり、数か月間頻繁に使用すると、ドアが完全に合わなくなる可能性があります。

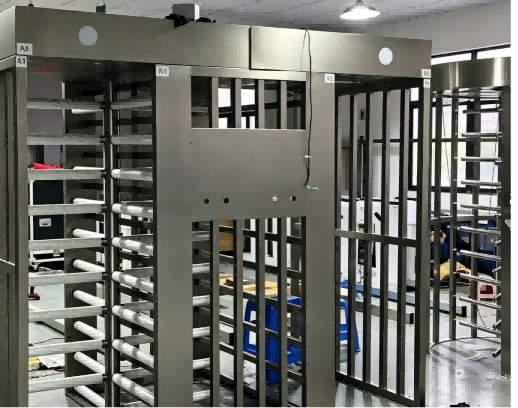

当社の新しい設計は溶接点を完全に排除します。フレームは、精密機械加工された機械的接続とボルト締めアセンブリで結合されています。各ジョイントは組み立て前に CNC 装置で公差に合わせて切断されるため、部品は想定どおりにフィットします。熱影響部や溶接飛散がなく、事後の研削や研磨の必要もありません。当社の生産マネージャーは、接合部が見えなければ、失敗することを心配する必要はないとよく言います。

これらのゲートのいずれかを購入する人にとって、これは何を意味しますか?これは、ユニットが正方形に到着し、正方形のままであることを意味します。フレームがねじれないため、回転アームがスムーズに動きます。また、水を閉じ込める溶接継ぎ目がないため、錆が発生する場所が少なくなります。屋外設置の場合、その違いは 2 ～ 3 年後に現れます。溶接されたユニットでは接合部に茶色の縞模様が見え始めますが、当社のユニットではそうではありません。

一つだけはっきりさせておきたいことがあります。私たちが変更したのは製品の核となる動作ではなく、製造プロセスです。こちらはやはりZOJE-Z2004 90度フルハイト改札口それは多くのお客様がすでにご存知のことです。

標準材料として引き続き 304 ステンレス鋼が使用されていますが、さらに耐食性が必要なプロジェクトには 316 ステンレス鋼も利用できます。シングルチャネル構成とデュアルチャネル構成が用意されているため、人の出入りが多いサイトでも、2 つの個別のユニットを並べて設置するのではなく、1 つの共有フレームを介して 2 つのレーンを実行できます。デュアルチャネル レイアウトにより、2 つのスタンドアロン ゲートと比較して床面積が約 3 分の 1 節約されます。

駆動システムは引き続き 2 つのバージョンで提供されます。半自動バージョンはソレノイド ロックを使用しており、スループットが中程度で予算が懸念されるサイトに最適です。全自動バージョンはブラシ、ブラシレス、またはサーボ モーターを使用し、より静かに、よりスムーズに動作し、耐用年数が長くなります。どちらのバージョンも、単方向フローと双方向フローをサポートします。

共連れ防止は引き続き中核機能です。 90 度回転するということは、一度に 1 人しかチャンバーに入れることができず、通過するたびに機構がリセットされることを意味します。許可されたユーザーのすぐ後ろに誰かが従おうとすると、2 番目の人が通り抜ける前にアームがロックされます。無人操作が必要な施設の場合、安価なハーフハイト オプションの代わりにこのタイプのゲートを設置する価値がある機能です。

このユニットは、顧客がすでに使用しているあらゆるアクセス制御システムと引き続き統合されます。 RFID カード リーダー、指紋スキャナ、顔認識カメラ、QR コード リーダー、ESD テスト システムはすべて、標準のドライ接点またはリレー入力インターフェイスを介して接続できます。通信は RS485 または TCP/IP 経由で実行されるため、ゲートは中央のセキュリティ管理プラットフォームと通信できます。緊急時にはアームが自動的に解放され、チャンネルが開いて自由に外へ出ることができます。これはほとんどの建築基準法で定められている要件であり、当社がこれまで妥協したことはありません。

を指定する場合は、フルハイト改札口新しいプロジェクトとして、この世代は一見の価値があります。工場の周囲フェンス、建設現場の作業員出入口、倉庫の荷積みドック、太陽光発電施設や変電所の進入ゲートなど、耐候性が重要な屋外設置に特に適しています。また、電気めっき仕上げは溶接やつや消し仕上げよりもきれいに見えるため、本社のロビーや政府の建物など、外観が重要な屋内環境にも適しています。

現在この新しいバッチを出荷しており、より経済的な海上輸送のために完全に組み立てられたユニットまたは分解されたユニットを供給することができます。カスタム寸法、チャネル幅、材料の選択は、それらを必要とするプロジェクトで利用できます。当社のフロアを出るすべてのフルハイト回転式改札口は、梱包される前に 48 時間の連続回転テストを受けます。そのため、お客様のサイトに到着したものは、トラブルシューティングの準備ができているのではなく、すぐに設置できる状態になっています。

ZOJE では、この新製品を、急いで作られたようには見えないアクセス制御装置を構築するという、より大きな目標に向けた一歩であると考えています。電気めっきと溶接のない構造は製造上の詳細ですが、それらを合計すると、5 年後も最初の日と同じように見え、動作する製品が得られます。

技術仕様をご覧になりたい場合、見積もりをリクエストしたい場合、またはカスタム構成についてご相談したい場合は、当社の営業チームがお手伝いいたします。お客様の施設での評価用にサンプルユニットを提供することもできます。
