速度、静粛性、耐用年数: スピード ゲートに求めるもの
現代のオフィスビルのエントランスは、あらゆる機器の設置が求められる場所です。毎日、どんな天候でも、どんな時間でも、何千人もの人々がそこを通ります。ここでゲートに障害が発生すると、行列ができるだけでなく、警備員が手動で入場する必要があり、毎日使用する人々の前で建物の見た目が悪くなることもあります。 ZOJEではアルミニウムを製造しています。スピードゲートまさにこの種の環境向けであり、私たちは 1 つの単純な原則に基づいて設計しています。それは、可動部品が最後に摩耗するものでなければならないということです。この記事では、それをどのように達成したかについて説明します。
すべてのアクセス ゲートには、ドアを駆動するモーター、駆動装置の接続と切断を行うクラッチ、速度とトルクを調整する減速機、およびコントローラーにドアの位置を伝えるエンコーダーが装備されています。従来の設計では、これら 4 つのコンポーネントはキャビネット内でボルトで固定された別個のユニットです。それぞれに独自のベアリング、独自のシャフト、および独自のアライメント要件があります。時間の経過とともに、アライメントがずれ、ベアリングが不均一に摩耗し、アセンブリ全体がガタつき始めます。ゲートは遅くなり、ノイズが大きくなり、最終的には失敗します。
これは、スピード ゲートのメンテナンスに関する問い合わせのほとんどがこの問題に関するものです。修理は通常、新しいクラッチまたは新しい減速機で行われますが、技術者が交換するにはキャビネットの半分を分解する必要があるため、費用がかかります。私たちはこの設計を見て、間違った問題を解決していると判断しました。個々のコンポーネントの耐久性を高める代わりに、コンポーネントを別々に組み立てることによって生じる弱点を排除しました。
これスピードゲート主軸、クラッチ、減速機、モーター、エンコーダーを一体化した一体設計の新世代ムーブメントを採用。これはパッケージの変更ではありません。これは、3 つの重要な点でゲートの動作に影響を与える機械的な変更です。
まず、統合により同心度が向上します。 5 つのコンポーネントが 1 つのハウジングを共有する場合、設計によりそれらのコンポーネントは整列したままになります。ドリフトするものがないため、時間の経過によるドリフトはありません。トランスミッションは初日から最後まで作動します。つまり、1 年間使用した後でも、ドアは初日と同じ精度で開閉します。
第二に、統合により摩耗が軽減されます。別個のコンポーネント設計では、クラッチと減速機はゲートが停止および開始するたびに繰り返し衝撃を受けます。当社の統合ユニットでは、トランスミッションが 1 つのシステムとして調整されているため、個々のコンポーネントに衝撃を与えるのではなく、力がスムーズに分散されます。その結果、通常の使用において摩耗ゼロ動作と呼ばれるものが得られ、これがこれらのユニットが数百万サイクルに耐えられると評価される理由です。
第三に、統合によりメンテナンスが簡単になります。ムーブメントが 1 つのユニットである場合、技術者はキャビネット内の他のものに触れることなく、テスト、調整、交換を行うことができます。ゲートにはデバイスと回路のテスト機能も組み込まれているため、試行錯誤ではなく制御基板から数分で故障を診断できます。
このムーブメントは最新の第 2 世代 ARM 制御テクノロジーで動作しており、ゲートの応答性が高く、拡張が容易で、製造コスト効率が高くなります。制御システムはドアの速度をスムーズに調整するため、ラッシュアワーに合わせてゲートが速く開き、人々を驚かせないように静かに閉まるように調整できます。
A スピードゲートは速度によって定義され、ここでの数値は単純です。 ZOJE-BST600 は 0.2 秒でロックを解除し、チャンネルごとに 1 分あたり 35 ～ 40 人を処理します。これは、混雑したロビーのピーク時に列を動かし続けるのに十分な速度であり、古いゲートが発する大きなカタカタという音もなく達成されます。統合されたトランスミッションとサーボ制御が連携してドアの加減速をスムーズにし、低騒音、低消費電力で動作します。
ZOJE のテストラボで以前のデザインとの違いを測定しました。古い機構はそのエネルギーを機械的な衝撃に費やしており、その衝撃がロビーにまで聞こえました。新しいものはドアを動かすのにエネルギーを費やし、残るのは背景に消えていく静かなハム音だけです。銀行の支店や本社では、入り口が顧客体験の一部であるため、その違いは非常に価値があります。

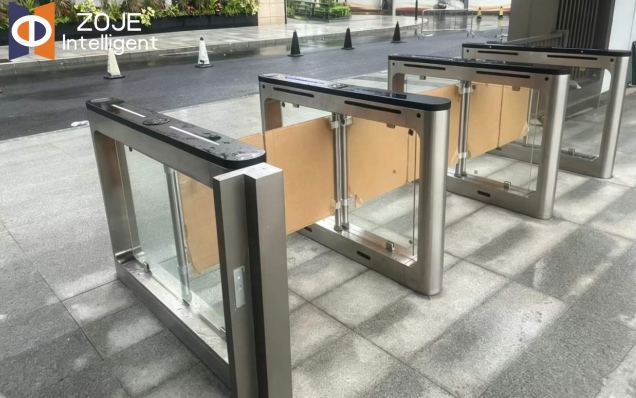

キャビネットは長さ 1400 ミリメートル、幅 146 ～ 203 ミリメートル、高さ 1000 ミリメートルで、標準としてブラッシュド 304 ステンレス鋼で作られていますが、沿岸環境では 316 ステンレス鋼も利用できます。ドアウィングは標準でアクリル製ですが、より高級感を高めるために強化ガラスも選択できます。このユニットは広い温度範囲で動作し、結露することなく最大 95% の相対湿度に対応するため、屋内と屋外の両方で動作します。
標準的なチャネル幅は 600 ミリメートルで、ほとんどのオフィスや銀行の用途に適しています。車椅子、荷物、または台車を収容する必要があるプロジェクトの場合、オプションとして幅 900 ミリメートルのチャンネルを提供しており、通路幅をさらにカスタマイズすることができます。建物のデザインに合わせて開き戸の高さを調整することも可能です。
この柔軟性は、ほとんどの購入者が思っている以上に重要です。あスピードゲート多くの場合、訪問者が建物に入ったときに最初に目にするものであり、ロビーのスペースと外観に適合する必要があります。チャンネルの幅、ドアの高さ、仕上げを調整できるということは、プロジェクトに合わせてゲートを強制するのではなく、プロジェクトに合わせてゲートを作成できることを意味します。
素早く開くゲートは安全に停止する必要があり、多くの高速ゲートではこの点が不十分です。当社のユニットには、チャンネル内に人がいることを検出する高感度光学センサーが装備されています。ドアが閉まるときに誰かが通路に立っていると、センサーが即座に停止して逆転します。機械的な挟み込み防止機能は 2 番目の保護層を提供するため、センサーが大きな物体によってブロックされた場合でも、ドアに押しつぶされる力がかかりません。

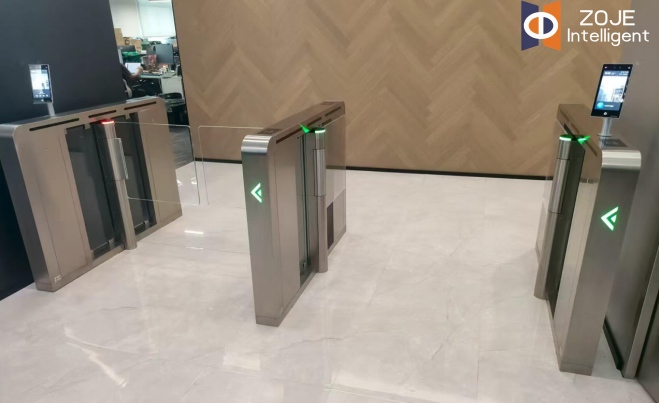

緊急時には、ゲートはフェイルセーフ モードに切り替わります。ドアが自動的に開き、水路が避難用の安全な通路になります。これはほとんどの建築基準法の要件であり、安全検査官が最初にチェックする項目の 1 つです。ゲートには通過するたびに自動的にリセットされる機能もあり、赤と緑の矢印で交通標識が表示されるため、水路が開いているか閉じているかがわかります。
このゲートでは、建物がすでにどのようなアクセス制御システムを使用しているかは関係ありません。標準のドライ接点およびリレー入力インターフェイスを介して、IC カード、ID カード、RFID リーダー、QR コード スキャナ、指紋スキャナ、顔認識端末、虹彩認識デバイス、および ESD テスト システムに接続します。通信は RS485 または TCP/IP 経由で実行されるため、ゲートはすべての入場および退出イベントを中央管理プラットフォームにリアルタイムで報告します。
銀行にとって、この統合は非常に重要です。銀行のセキュリティ システムは通常、すでにインストールされており、変更には多額の費用がかかるためです。当社のスピード ゲートは既存のインフラストラクチャに組み込まれ、すでに壁に設置されているリーダーと連携します。新しいオフィスビルの場合も同様の柔軟性により、開発者は互換性を心配することなく好みのアクセス制御ブランドを選択できます。
ユニットのモジュール構造により、拡張も容易です。後で建物に新しい入り口を追加する場合、カスタム エンジニアリングを行わずに、同じゲート モデルを設置して同じ管理プラットフォームに接続できます。

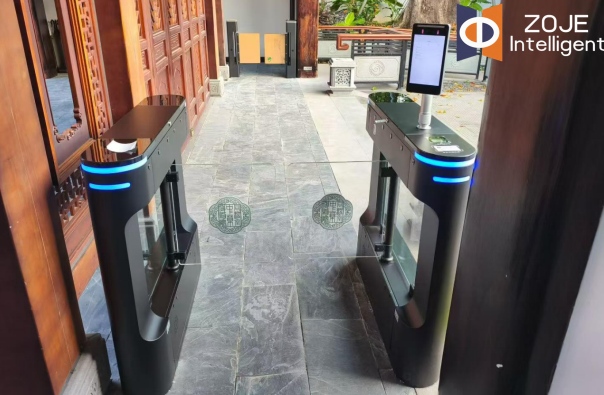

アルミニウム製スピード ゲートは、スループットと同じくらい外観が重要な場所向けに設計されています。オフィスビルでは、顔認識端末を上部に取り付けて、日中の従業員のアクセスと時間外の訪問者のアクセスを管理するために使用されます。銀行は、セキュリティ要件が厳しい支店やバックオフィスへのアクセスを制御するためにこれを使用していますが、入り口は依然として顧客を歓迎するものである必要があります。
ZOJE はこれらのユニットを政府の建物、データセンター、ホテル、企業の本社にも設置しています。共通しているのは、これらのサイトには、人々を素早く移動させ、見栄えが良く、定期的なメンテナンスを必要としないゲートが必要であるということです。それが、スピードゲート届けます。
ZOJE では、工場から出荷されるすべてのスピード ゲートは梱包される前に連続走行テストを受けます。ドアを何百回も開閉し、センサーの校正をチェックし、フェールセーフ機能を検証し、通信インターフェイスを確認します。この製品には標準で 2 年間の保証が付いており、保証期間が何年も経過したユニット用にスペアパーツを在庫しています。
カスタマイズも幅広く承ります。チャネル幅、ドアの高さ、キャビネットの仕上げ、およびブランドはすべて特定のプロジェクトに合わせて調整でき、ゲートにはアクセス制御リーダーがすでに取り付けられ配線された状態で供給できます。これが、当社のディストリビュータが戻ってき続ける理由の 1 つです。彼らは、プロジェクトに通常とは異なる要件がある場合、当社がそれらを満たす方法を見つけることを知っています。
オフィス、銀行、または機関の入り口を計画していて、10 年後も機能するゲートが必要な場合は、ZOJE-BST600 を評価する価値があります。 ZOJE の営業チームは、お客様のサイトに適したユニットの構成をお手伝いします。また、完全な注文を確定する前に、試用インストール用のサンプルを提供することもできます。
